EMCデザインルールチェック
ルールチェック方式によるEMC設計の効率化＆管理を実現しノウハウを共有する設計環境をご提供いたします
EMCデザインルールチェックの特長
ＳＩ＆ＥＭＣデザインルールを８項目からサポートいたします。
【全ルール数：39ルール】
| ガードリング | 配線ガードリングをチェックします。 |
|---|---|
| パスコン | パスコンのチェックおよびEMCフィルタのチェックをします。 |
| リターンパス | リターンパスを考慮したチェックをします。 |
| 電源GND | 電源やGNDパターンの適応度合いをチェックします。 |
| クロストーク | クロストークによる問題点をチェックします。 |
| 差動配線 | 差動配線のチェックをします。 |
| 高速信号 | 高速信号が問題となるチェックや一般信号による見落としのチェックをします。 |
| 特殊ルール | 特殊ルールをチェックします。 |

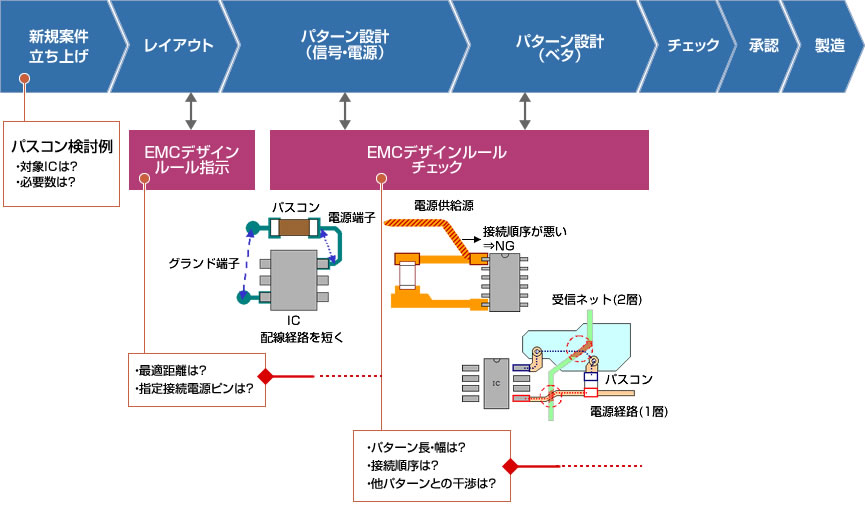

EMCデザイン適用例
設計段階で効果的にルールを適用することで、高品質な基板設計を実現します。
